Jasa Rebar Scanner untuk Scan Tulangan Beton Non-Destruktif

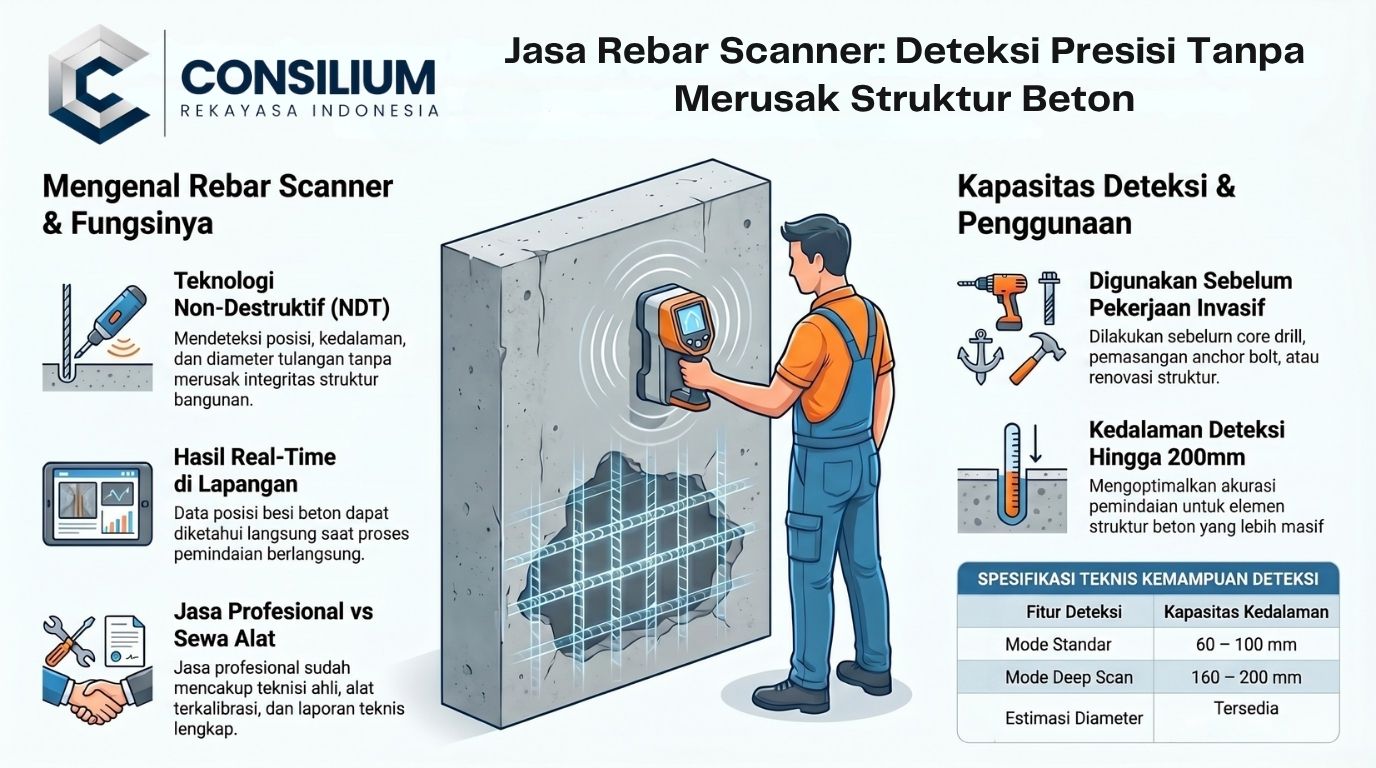

Rebar Scanner adalah metode pengujian beton non-destruktif yang digunakan untuk mendeteksi posisi tulangan baja, mengukur kedalaman selimut beton atau concrete cover, serta memperkirakan diameter tulangan pada kondisi tertentu. Metode ini juga dikenal sebagai scan tulangan beton, rebar mapping, ferroscan, profometer test, cover meter test, atau rebar locator.
Pengujian dilakukan dari permukaan beton menggunakan alat berbasis prinsip elektromagnetik. Saat alat dipindahkan di atas permukaan beton, keberadaan tulangan baja akan memengaruhi respons sinyal alat. Data tersebut kemudian digunakan untuk mengidentifikasi posisi tulangan, arah tulangan, jarak antar tulangan, kedalaman selimut beton, dan estimasi diameter tulangan apabila kondisi pengukuran memungkinkan.
Layanan jasa rebar scanner dari Consilium cocok digunakan sebelum pekerjaan core drill, coring beton, pengeboran, pemotongan beton, pemasangan anchor bolt, pekerjaan MEP, renovasi, retrofitting, audit struktur, due diligence properti, serta verifikasi kesesuaian tulangan terhadap gambar struktur.
Dengan melakukan scan tulangan beton sebelum pekerjaan invasif, tim proyek dapat menentukan area kerja dengan risiko yang lebih terkendali. Hasil pemetaan tulangan membantu mengurangi kemungkinan mengenai tulangan utama, sengkang, atau elemen baja tertanam saat melakukan pengeboran atau pemotongan beton.
Pengujian rebar scanner dapat mengacu pada rekomendasi penggunaan electromagnetic covermeter seperti BS 1881-204:1988, panduan NDT beton seperti ACI 228.2R, serta prosedur pabrikan alat yang digunakan. Hasil pengujian disajikan dalam laporan teknis yang memuat dokumentasi lapangan, hasil deteksi tulangan, pengukuran concrete cover, catatan keterbatasan, dan rekomendasi teknis apabila diperlukan.
Ringkasan: Jasa rebar scanner digunakan untuk mendeteksi posisi tulangan beton, mengukur kedalaman selimut beton, dan membantu pemetaan tulangan sebelum core drill, pengeboran, pemotongan, pemasangan anchor, renovasi, atau audit struktur. Metode ini bersifat non-destruktif karena dilakukan dari permukaan beton tanpa membongkar atau mengambil sampel beton.
Keunggulan Rebar Scanner
- Mendeteksi posisi dan arah tulangan tanpa membongkar beton.
- Mengukur kedalaman selimut beton atau concrete cover.
- Membantu menentukan area pengeboran, coring, atau pemasangan anchor dengan risiko lebih terkendali.
- Cocok untuk audit struktur, renovasi, retrofitting, dan verifikasi tulangan bangunan eksisting.
- Dapat dikombinasikan dengan GPR Scanning, UPV Test, Hammer Test, atau core drill.
Catatan Teknis
- Estimasi diameter tulangan dipengaruhi oleh cover, jarak antar tulangan, dan kepadatan tulangan.
- Tulangan yang sangat rapat atau bertumpuk dapat memengaruhi pembacaan alat.
- Untuk objek non-logam atau kedalaman lebih besar, GPR Scanning dapat dipertimbangkan.
Kapan Jasa Scan Tulangan Beton Dibutuhkan?
Rebar scanner dibutuhkan ketika posisi tulangan perlu diketahui sebelum pekerjaan lapangan, audit struktur, atau pengambilan keputusan teknis.
Harga Jasa Rebar Scanner
Harga jasa rebar scanner dapat berbeda untuk setiap proyek karena dipengaruhi oleh luas area scanning, jumlah titik uji, jumlah elemen struktur, lokasi proyek, akses lapangan, tingkat detail laporan, urgensi pekerjaan, dan kebutuhan kombinasi metode pengujian.
Consilium dapat memberikan skema harga per titik uji, per area, per meter persegi, per elemen struktur, per hari kerja, atau per paket proyek. Untuk mendapatkan estimasi biaya yang tepat, klien dapat mengirimkan informasi awal berupa lokasi proyek, jenis bangunan, area yang akan dipindai, tujuan scanning, dan jadwal pekerjaan.
| Faktor | Pengaruh terhadap Biaya |
|---|---|
| Luas area scanning | Area yang lebih luas membutuhkan waktu scanning dan dokumentasi lebih banyak. |
| Jumlah titik uji | Semakin banyak titik atau elemen yang diuji, biaya dapat disusun lebih efisien secara paket. |
| Jenis elemen struktur | Pelat, balok, kolom, dinding, pile cap, atau struktur khusus dapat memiliki tingkat kesulitan berbeda. |
| Lokasi proyek | Berpengaruh pada biaya transportasi, mobilisasi, dan akomodasi tim. |
| Akses lapangan | Area tinggi, sempit, aktif beroperasi, atau membutuhkan scaffolding dapat memengaruhi durasi pekerjaan. |
| Kebutuhan laporan | Laporan ringkas, peta tulangan, atau dokumentasi detail memiliki tingkat pekerjaan yang berbeda. |
| Kombinasi metode | Rebar scanner dapat dikombinasikan dengan GPR Scanning, UPV Test, Hammer Test, atau core drill sesuai kebutuhan teknis. |
Butuh estimasi biaya? Hubungi tim Consilium untuk mendapatkan penawaran harga jasa rebar scanner sesuai kondisi proyek Anda. Kami akan membantu menentukan skema harga yang paling sesuai berdasarkan area scanning, tujuan pekerjaan, dan kebutuhan laporan.
Prosedur Scanning Tulangan Beton
Pengujian dilakukan secara sistematis agar hasil pemetaan tulangan dapat dibaca dan digunakan dengan baik di lapangan.
Studi Kebutuhan dan Area Scanning
Tim memahami tujuan pekerjaan, area yang akan dipindai, jenis elemen struktur, kebutuhan core drill atau pengeboran, dan output laporan yang dibutuhkan.
Pemeriksaan Kondisi Lapangan
Permukaan beton, akses kerja, keberadaan objek logam sekitar, dan kondisi area diperiksa untuk mengurangi faktor yang dapat memengaruhi pembacaan alat.
Persiapan Permukaan dan Grid Scanning
Area uji ditandai sesuai kebutuhan. Jika diperlukan, dibuat grid atau marka referensi agar posisi tulangan dapat dicatat dan dipetakan secara sistematis.

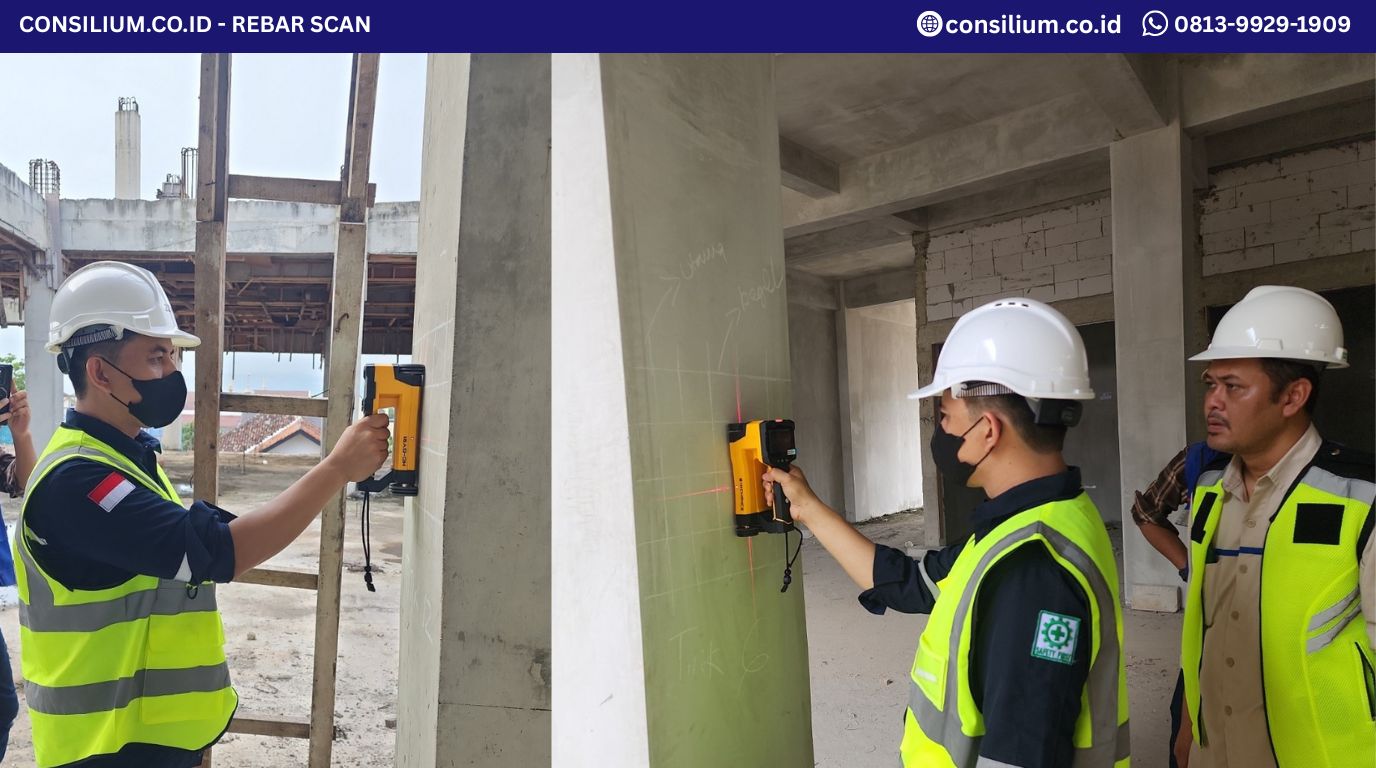

Pemindaian Tulangan
Operator melakukan scanning pada permukaan beton untuk mengidentifikasi posisi tulangan, arah tulangan, jarak antar tulangan, concrete cover, dan estimasi diameter apabila memungkinkan.
Marking dan Verifikasi Lapangan
Hasil pembacaan dapat ditandai langsung di permukaan beton sesuai kebutuhan pekerjaan, misalnya untuk menentukan area pengeboran atau pemasangan anchor.
Penyusunan Laporan Teknis
Data hasil scanning disusun dalam laporan teknis yang memuat dokumentasi, hasil deteksi, catatan keterbatasan, dan rekomendasi tindak lanjut apabila diperlukan.
Kemampuan Deteksi Rebar Scanner
Kemampuan deteksi bergantung pada tipe alat, ukuran tulangan, kedalaman concrete cover, jarak antar tulangan, dan kondisi lapangan.
| Parameter | Keterangan |
|---|---|
| Kedalaman deteksi | Hingga 300mm (tergantung alat & kondisi) |
| Akurasi posisi | ± 3mm |
| Akurasi kedalaman | ± 1-2mm |
| Estimasi diameter | Ø6 - Ø40mm |
* Spesifikasi di atas mengikuti data alat dan kondisi pengujian. Hasil aktual dapat dipengaruhi oleh kepadatan tulangan, tulangan lapis kedua, jenis baja, objek logam sekitar, permukaan beton, dan pengalaman operator.
Output Laporan Rebar Scanner
Setelah pekerjaan selesai, klien akan menerima laporan hasil rebar scanner yang disusun secara jelas dan dapat digunakan sebagai dokumentasi teknis untuk kebutuhan pekerjaan lapangan, audit struktur, perencanaan renovasi, atau verifikasi tulangan.
Data Pengujian
- Informasi proyek dan lokasi pengujian.
- Tanggal pelaksanaan pengujian.
- Identifikasi area atau elemen struktur yang dipindai.
- Metode dan alat scanning yang digunakan.
- Dokumentasi foto lapangan.
- Catatan kondisi permukaan dan akses pengujian.
Hasil dan Rekomendasi
- Posisi dan arah tulangan yang terdeteksi.
- Jarak antar tulangan apabila dapat diidentifikasi.
- Kedalaman selimut beton atau concrete cover.
- Estimasi diameter tulangan jika memungkinkan.
- Sketsa, peta tulangan, atau marking area sesuai kebutuhan.
- Catatan keterbatasan dan rekomendasi teknis.
Untuk pekerjaan seperti core drill, pemasangan anchor, atau pemotongan beton, hasil scanning dapat digunakan sebagai referensi untuk menentukan area kerja yang lebih aman dan mengurangi risiko mengenai tulangan utama.
Sebelum Anchor, Coring, atau Pengeboran
Untuk pekerjaan yang akan menembus beton existing, baca panduan Rebar Scanner sebelum pasang anchor atau core drill. Untuk kebutuhan dokumentasi, lihat juga isi laporan NDT beton.
Rebar Scanner vs GPR Scanning vs Core Drill
Setiap metode memiliki fungsi dan batasan masing-masing. Pemilihan metode perlu disesuaikan dengan objek yang ingin dideteksi dan tujuan pekerjaan.
| Metode | Kelebihan | Keterbatasan | Cocok Digunakan Untuk |
|---|---|---|---|
| Rebar Scanner | Optimal untuk deteksi tulangan baja, concrete cover, dan rebar mapping pada kedalaman dangkal hingga menengah. | Kurang ideal untuk objek non-logam, area tulangan sangat rapat, atau kedalaman yang melebihi kemampuan alat. | Scan tulangan sebelum core drill, anchor, renovasi, audit concrete cover, dan verifikasi tulangan. |
| GPR Scanning | Dapat membantu mendeteksi objek logam maupun non-logam seperti pipa, kabel, ducting, void, atau objek tertanam lainnya. | Interpretasi data membutuhkan operator berpengalaman dan dipengaruhi oleh kondisi material serta kedalaman objek. | Concrete scanning yang membutuhkan deteksi utilitas, objek tertanam, atau pemetaan lebih luas. |
| Core Drill | Memberikan akses langsung untuk pengambilan sampel atau pembuatan lubang pada elemen beton. | Bersifat destruktif sebagian dan berisiko mengenai tulangan jika tidak didahului pemetaan yang baik. | Pengambilan sampel beton, bukaan instalasi, atau pekerjaan pengeboran yang telah direncanakan. |
Untuk pekerjaan pengeboran, coring, atau pemotongan beton, rebar scanner atau GPR scanning dapat digunakan terlebih dahulu agar posisi objek tertanam lebih dipahami sebelum pekerjaan invasif dilakukan.
Keterbatasan Rebar Scanner
Rebar scanner merupakan metode non-destruktif yang sangat berguna untuk mendeteksi tulangan dan mengukur concrete cover. Namun, hasil pengujian tetap perlu diinterpretasikan oleh operator berpengalaman karena dipengaruhi oleh banyak faktor lapangan.
Jika proyek membutuhkan deteksi objek non-logam, pemetaan utilitas, atau kedalaman yang lebih besar, Consilium dapat merekomendasikan kombinasi dengan GPR Scanning. Untuk verifikasi detail tertentu, metode tambahan dapat dipertimbangkan sesuai kebutuhan teknis.
Peralatan Rebar Scanner yang Digunakan
Peralatan yang digunakan disesuaikan dengan kebutuhan scanning, jenis elemen struktur, dan kondisi akses lapangan.

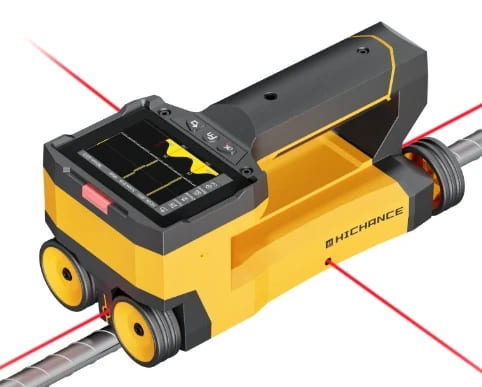

Consilium Profoscope RC-91
Rebar scanner portabel dengan tampilan real-time untuk mendeteksi posisi, kedalaman, dan estimasi diameter tulangan beton.
Area Layanan Jasa Rebar Scanner
Consilium melayani jasa rebar scanner untuk proyek gedung, pabrik, gudang, fasilitas industri, infrastruktur, dan bangunan eksisting di berbagai wilayah Indonesia.
Jakarta
Pusat, Utara, Selatan, Barat, Timur
Bogor
Kota & Kabupaten
Depok
Kota Depok & sekitarnya
Tangerang
Kota, Kabupaten & Tangerang Selatan
Bekasi
Kota & Kabupaten
Bandung
Kota & Kabupaten
Surabaya
Surabaya & Jawa Timur
Semarang
Semarang & Jawa Tengah
Yogyakarta
DIY & sekitarnya
Medan
Medan & Sumatera Utara
Makassar
Makassar & Sulawesi Selatan
Bali
Denpasar & sekitarnya
Lokasi proyek Anda tidak tercantum di atas? Hubungi kami untuk mengecek kebutuhan mobilisasi tim ke lokasi proyek Anda.
Contoh Penerapan Rebar Scanner
Beberapa contoh penggunaan rebar scanner untuk kebutuhan konstruksi, renovasi, dan inspeksi struktur.
Scan Tulangan Sebelum Coring Beton
Rebar scanner dapat digunakan untuk menentukan posisi tulangan sebelum core drill atau coring beton agar titik pengeboran dapat direncanakan dengan risiko yang lebih terkendali.
Pemetaan Tulangan Sebelum Pemasangan Anchor
Scanning dapat membantu menentukan area pemasangan anchor bolt, dynabolt, atau chemical anchor dengan mempertimbangkan posisi tulangan yang terdeteksi.

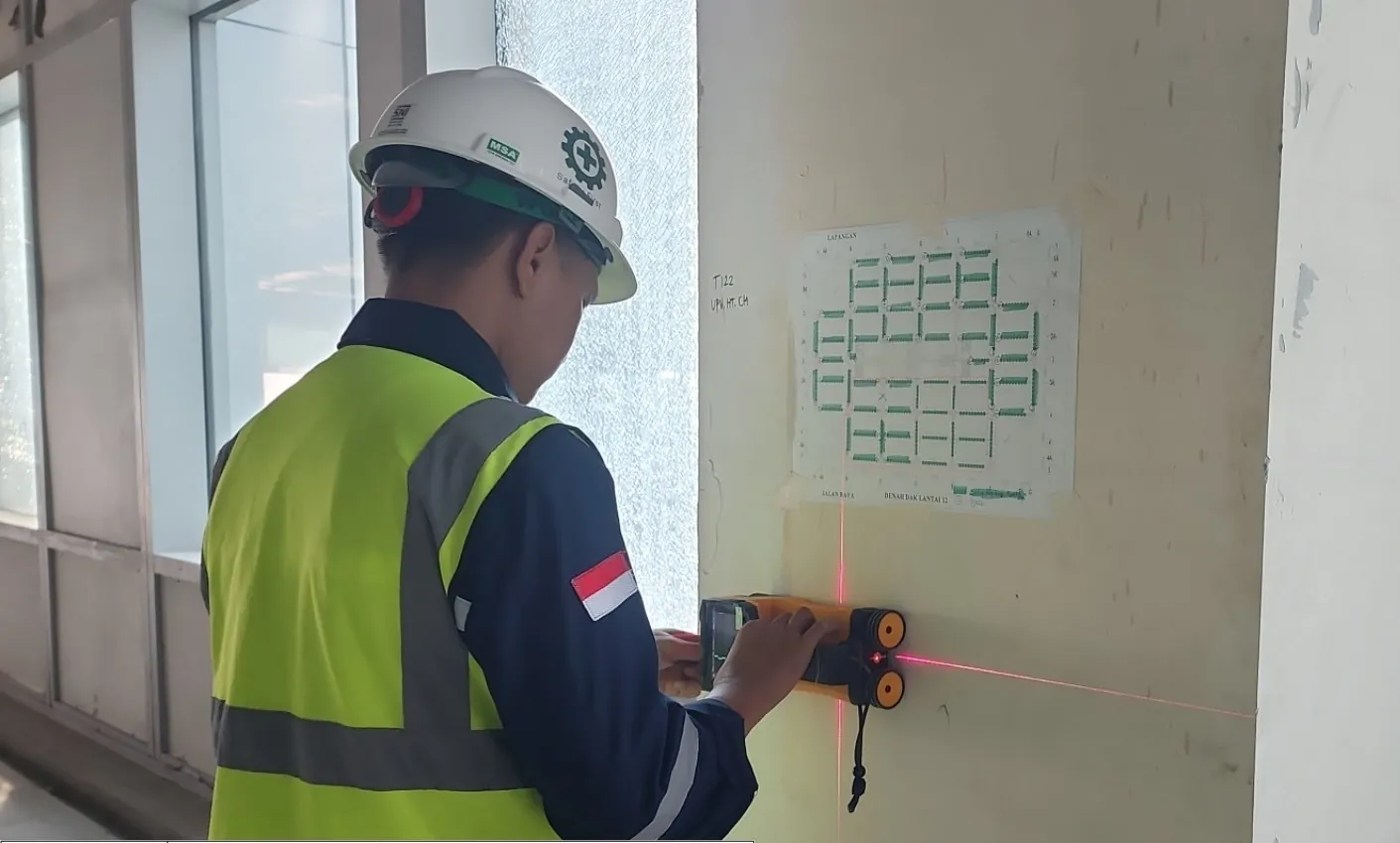

Verifikasi Concrete Cover dan Pemetaan Tulangan
Rebar scanner dapat digunakan untuk mengevaluasi concrete cover, jarak antar tulangan, dan indikasi konfigurasi tulangan pada bangunan eksisting atau struktur yang akan direnovasi.
Pertanyaan yang Sering Diajukan
Apa itu rebar scanner?
Berapa harga jasa rebar scanner?
Apakah tersedia harga rebar scanner per titik atau per meter persegi?
Kapan rebar scanner dibutuhkan?
Apakah rebar scanner bisa mendeteksi diameter tulangan?
Berapa kedalaman maksimal deteksi rebar scanner?
Apa perbedaan rebar scanner dan GPR scanning?
Apakah rebar scanner merusak beton?
Apakah rebar scanner bisa memastikan titik aman untuk core drill?
Apa saja output laporan rebar scanner?
Apa standar acuan untuk rebar scanner?
Apa itu ferroscan, profometer, dan cover meter?
Berapa lama proses scan tulangan beton?
Apakah jasa rebar scanner tersedia di Jakarta dan kota lain?
