Jasa UPV Test Beton — Uji Ultrasonik Beton Non-Destruktif
Evaluasi kualitas, keseragaman, dan indikasi kerusakan internal beton tanpa mengambil sampel inti
Jasa UPV Test Beton untuk Evaluasi Kualitas Beton Non-Destruktif

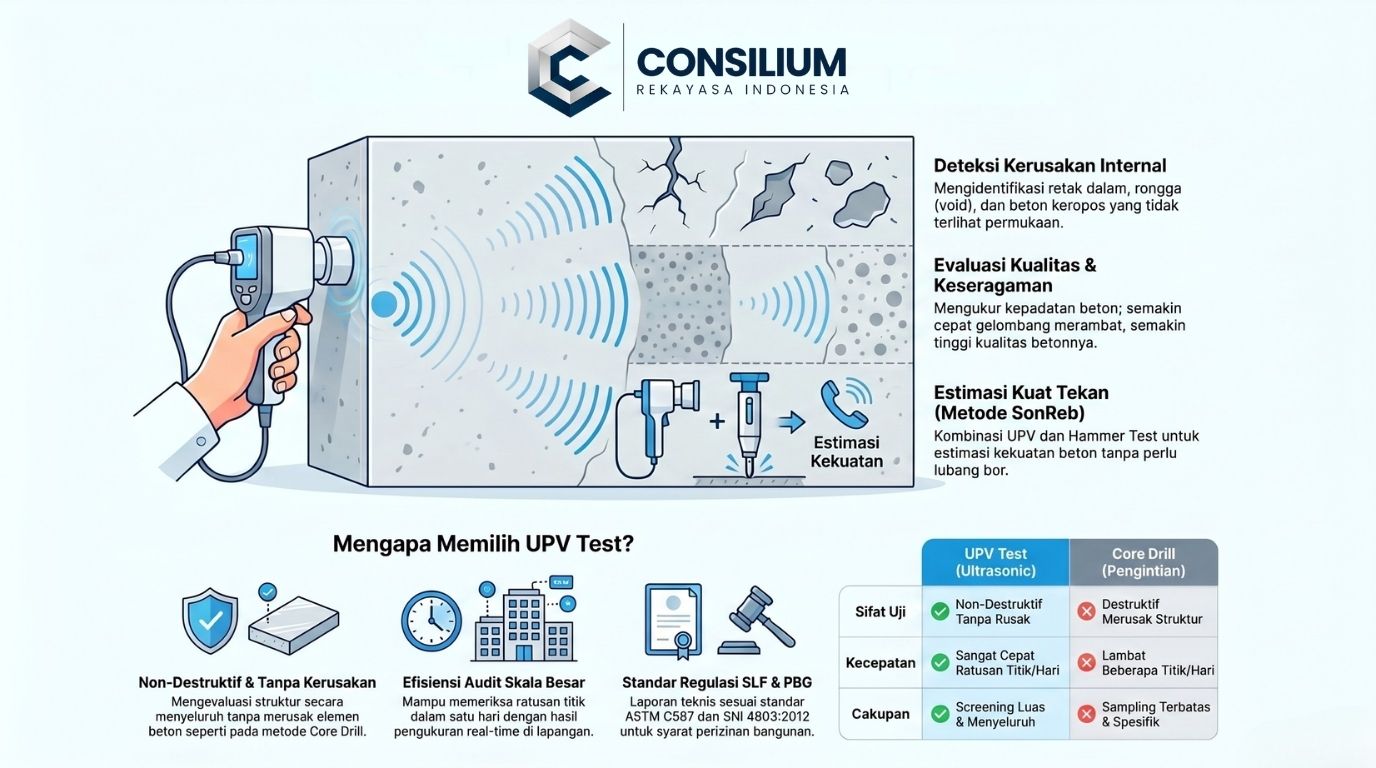

UPV Test Beton atau Ultrasonic Pulse Velocity Test adalah metode pengujian beton non-destruktif yang digunakan untuk mengevaluasi keseragaman, kualitas relatif, dan indikasi kerusakan internal beton tanpa mengambil sampel inti. Metode ini juga dikenal sebagai tes ultrasonik beton, uji kecepatan pulsa ultrasonik, atau PUNDIT Test.
Pengujian dilakukan dengan mengirimkan gelombang ultrasonik melalui beton menggunakan transducer. Waktu tempuh gelombang diukur, lalu digunakan untuk menghitung pulse velocity atau kecepatan rambat gelombang. Secara umum, beton yang lebih padat dan seragam cenderung menghasilkan pulse velocity yang lebih tinggi. Namun, hasil pengujian tetap harus diinterpretasikan dengan mempertimbangkan kondisi kelembapan, keberadaan tulangan, kualitas kontak transducer, panjang lintasan, jenis transmisi, retak, void, dan kondisi material beton di lapangan.
Layanan jasa UPV Test beton dari Consilium cocok digunakan untuk pemeriksaan mutu beton, audit struktur, investigasi kerusakan, evaluasi bangunan eksisting, assessment struktur pascakebakaran atau gempa, quality control konstruksi baru, serta data pendukung untuk kebutuhan SLF, PBG, due diligence properti, dan dokumentasi teknis proyek.
UPV Test dapat membantu mengidentifikasi indikasi retak internal beton, void, honeycombing, beton keropos, ketidakseragaman material, dan area beton yang memerlukan evaluasi lanjutan. Untuk kebutuhan estimasi kuat tekan beton, UPV Test dapat dikombinasikan dengan Hammer Test melalui pendekatan SonReb atau dikorelasikan dengan hasil core drill apabila diperlukan.
Pengujian mengacu pada ASTM C597 dan SNI ASTM C597:2012 tentang metode uji kecepatan rambat gelombang melalui beton. Hasil pengujian disajikan dalam laporan teknis yang memuat data pengukuran, interpretasi hasil, dokumentasi lapangan, catatan keterbatasan metode, dan rekomendasi teknis.
Ringkasan: Jasa UPV Test beton digunakan untuk mengevaluasi kualitas, keseragaman, dan indikasi kerusakan internal beton secara non-destruktif. Metode ini cocok untuk inspeksi gedung, pabrik, gudang, rumah tinggal, jembatan, dermaga, dan fasilitas industri. Output pekerjaan berupa laporan hasil pengujian yang berisi nilai pulse velocity, dokumentasi foto, interpretasi kondisi beton, dan rekomendasi tindak lanjut apabila diperlukan.
Keunggulan UPV Test Beton
- Mengevaluasi kualitas dan keseragaman beton tanpa mengambil sampel inti.
- Membantu mengidentifikasi indikasi retak internal, void, honeycombing, dan beton keropos.
- Cocok untuk audit struktur, assessment bangunan eksisting, dan quality control konstruksi.
- Dapat dikombinasikan dengan Hammer Test, Rebar Scanner, GPR Scanning, atau core drill.
- Laporan teknis dapat digunakan sebagai dokumentasi evaluasi mutu beton proyek.
Catatan Teknis
- UPV Test tidak secara langsung mengukur kuat tekan beton.
- Hasil dipengaruhi oleh kelembapan, tulangan, panjang lintasan, retak, void, dan kondisi permukaan.
- Untuk keputusan teknis yang penting, hasil dapat dikombinasikan atau diverifikasi dengan metode lain.
Kapan Jasa UPV Test Beton Dibutuhkan?
UPV Test digunakan untuk mengevaluasi kondisi beton pada bangunan eksisting, proyek baru, struktur yang mengalami kerusakan, maupun kebutuhan audit teknis.
Harga Jasa UPV Test Beton
Harga jasa UPV Test beton dapat berbeda untuk setiap proyek karena dipengaruhi oleh jumlah titik uji, jumlah elemen struktur, lokasi proyek, akses lapangan, metode transmisi, kebutuhan laporan, dan kombinasi metode pengujian yang diperlukan.
Consilium dapat memberikan skema harga per titik uji, per elemen struktur, per hari kerja, atau per paket proyek. Untuk mendapatkan estimasi biaya yang tepat, klien dapat mengirimkan informasi awal berupa lokasi proyek, jenis bangunan, jumlah lantai, elemen yang ingin diuji, jumlah titik perkiraan, dan tujuan pengujian.
| Faktor | Pengaruh terhadap Biaya |
|---|---|
| Jumlah titik uji | Semakin banyak titik uji, biaya per titik dapat disusun lebih efisien. |
| Jumlah elemen struktur | Kolom, balok, pelat, dinding, pile cap, dan elemen khusus dapat memerlukan waktu pengujian berbeda. |
| Lokasi proyek | Berpengaruh pada biaya transportasi, mobilisasi, dan akomodasi tim. |
| Metode transmisi | Direct, semi-direct, dan indirect transmission memiliki kebutuhan akses dan durasi pengujian yang berbeda. |
| Akses lapangan | Area tinggi, sempit, aktif beroperasi, atau membutuhkan peralatan akses tambahan dapat mempengaruhi biaya. |
| Kebutuhan laporan | Laporan ringkas dan laporan teknis lengkap memiliki tingkat detail analisis yang berbeda. |
| Kombinasi metode | UPV Test dapat dikombinasikan dengan Hammer Test, Rebar Scanner, GPR Scanning, atau core drill sesuai kebutuhan teknis. |
Butuh estimasi biaya? Hubungi tim Consilium untuk mendapatkan penawaran harga jasa UPV Test beton sesuai kondisi proyek Anda. Kami akan membantu menentukan kebutuhan titik uji, metode transmisi, dan kombinasi pengujian yang paling sesuai.
Prosedur Pengujian UPV Test Beton
Pengujian dilakukan secara sistematis agar hasil pulse velocity dapat dibaca dan diinterpretasikan dengan baik.
Studi Kebutuhan dan Rencana Titik Uji
Tim memahami tujuan pengujian, jenis struktur, elemen yang akan diuji, akses lapangan, dan kebutuhan laporan untuk menentukan rencana titik uji.
Penentuan Metode Transmisi
Engineer menentukan metode direct, semi-direct, atau indirect transmission berdasarkan akses permukaan beton dan tujuan pengujian.
Persiapan Permukaan Beton
Permukaan beton dibersihkan dan disiapkan agar transducer memiliki kontak yang baik. Couplant digunakan sesuai kebutuhan untuk membantu transmisi gelombang.

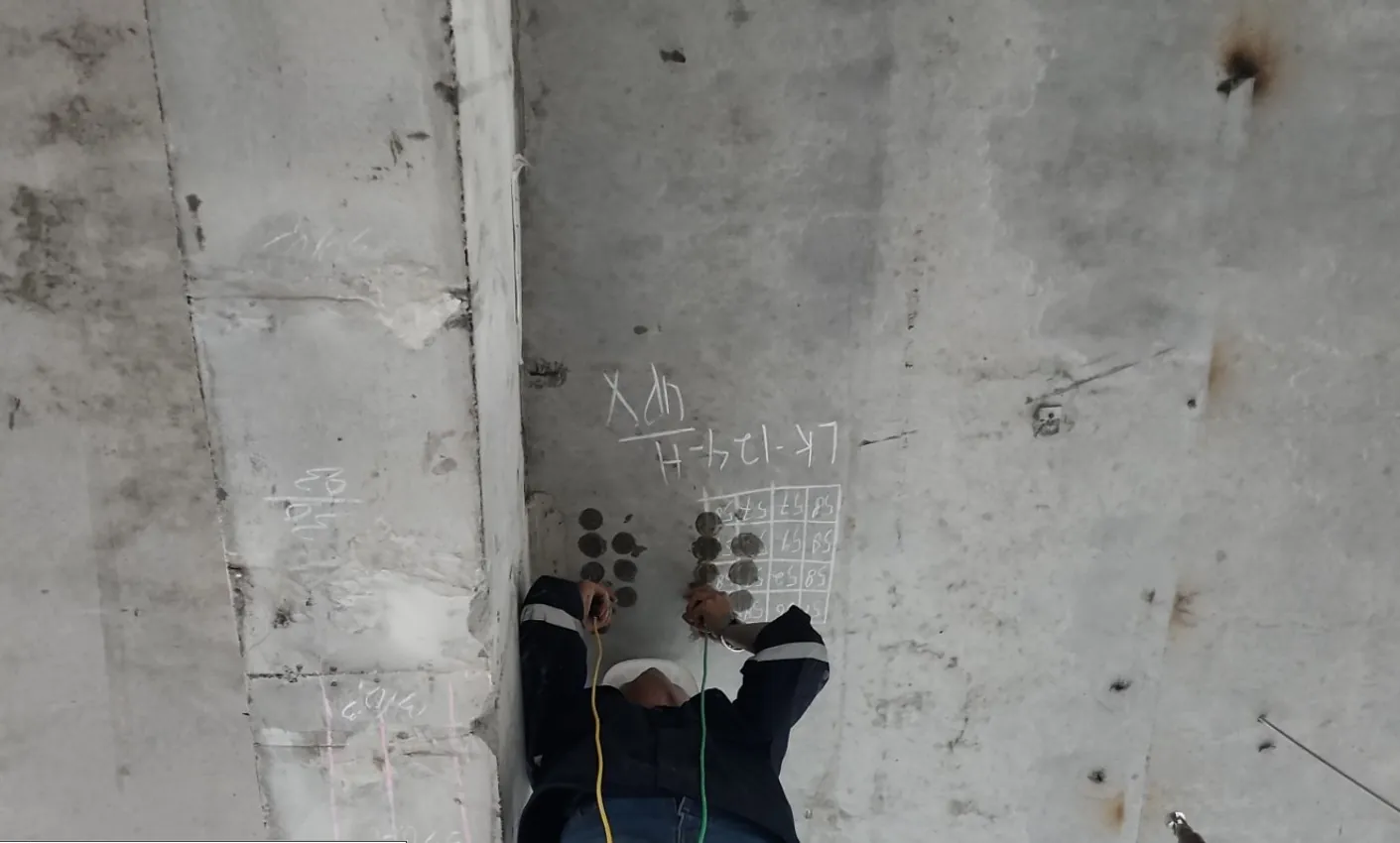

Pengukuran Waktu Tempuh Gelombang
Alat UPV mengirim dan menerima gelombang ultrasonik melalui beton. Waktu tempuh gelombang dicatat untuk menghitung pulse velocity pada setiap titik uji.
Analisis dan Interpretasi Hasil
Data pulse velocity dianalisis untuk menilai keseragaman, kualitas relatif, dan indikasi anomali pada beton. Interpretasi mempertimbangkan kondisi lapangan dan batasan metode.
Penyusunan Laporan Teknis
Hasil pengujian disusun dalam laporan teknis yang memuat data, dokumentasi, interpretasi, catatan keterbatasan, dan rekomendasi tindak lanjut apabila diperlukan.
Metode Transmisi UPV Test
UPV Test dapat dilakukan dengan beberapa konfigurasi pengukuran, tergantung akses permukaan beton dan tujuan pengujian. Pemilihan metode transmisi mempengaruhi kualitas data dan interpretasi hasil.
| Metode | Penjelasan | Cocok Untuk |
|---|---|---|
| Direct Transmission | Transducer pengirim dan penerima ditempatkan pada dua sisi berlawanan dari elemen beton. | Kondisi ideal jika kedua sisi elemen dapat diakses. |
| Semi-Direct Transmission | Transducer ditempatkan pada dua permukaan yang berbeda, tetapi tidak saling berhadapan langsung. | Digunakan ketika akses dua sisi berlawanan terbatas. |
| Indirect Transmission | Kedua transducer ditempatkan pada sisi permukaan beton yang sama. | Digunakan jika hanya satu sisi elemen beton yang dapat diakses. |
Dalam praktik lapangan, engineer akan memilih metode transmisi yang paling sesuai berdasarkan kondisi akses, jenis elemen, tujuan pengujian, dan tingkat keyakinan data yang dibutuhkan.
Klasifikasi Indikatif Kualitas Beton Berdasarkan Hasil UPV Test
Hasil UPV Test dapat digunakan untuk menilai keseragaman dan kualitas relatif beton. Interpretasi nilai pulse velocity bersifat indikatif dan perlu mempertimbangkan kondisi material, kelembapan, keberadaan tulangan, jenis transmisi, serta kondisi lapangan.
| Pulse Velocity | Klasifikasi Indikatif |
|---|---|
| > 4.5 km/s | Sangat Baik (Excellent) |
| 3.5 - 4.5 km/s | Baik (Good) |
| 3.0 - 3.5 km/s | Cukup (Medium) |
| 2.0 - 3.0 km/s | Kurang (Poor) |
| < 2.0 km/s | Sangat Kurang (Very Poor) |
* Klasifikasi di atas bersifat indikatif. Nilai pulse velocity tidak boleh digunakan sebagai satu-satunya dasar untuk menentukan kuat tekan beton tanpa korelasi atau verifikasi tambahan. Interpretasi akhir perlu mempertimbangkan kondisi lapangan dan tujuan pengujian.
Output Laporan UPV Test Beton
Setelah pengujian selesai, klien akan menerima laporan hasil UPV Test beton yang disusun secara jelas dan dapat digunakan sebagai dokumentasi teknis untuk kebutuhan internal proyek, audit struktur, evaluasi mutu beton, atau rekomendasi pengujian lanjutan.
Data Pengujian
- Informasi proyek dan lokasi pengujian.
- Tanggal pelaksanaan pengujian.
- Identifikasi elemen struktur yang diuji.
- Metode transmisi yang digunakan.
- Jarak antar transducer dan konfigurasi pengukuran.
- Waktu tempuh gelombang dan nilai pulse velocity.
Analisis dan Rekomendasi
- Rekapitulasi hasil pengujian.
- Interpretasi keseragaman dan kualitas relatif beton.
- Dokumentasi foto lapangan.
- Catatan keterbatasan metode pengujian.
- Rekomendasi pengujian lanjutan apabila diperlukan.
- Rangkuman area yang menunjukkan indikasi anomali.
Apabila hasil UPV Test menunjukkan variasi nilai yang signifikan atau indikasi anomali, tim kami dapat merekomendasikan kombinasi pengujian dengan Hammer Test, Rebar Scanner, GPR Scanning, atau core drill sesuai kebutuhan teknis proyek.
Merencanakan Lingkup UPV Test
Sebelum menentukan jumlah titik atau format laporan, baca panduan berapa titik uji NDT beton yang dibutuhkan dan apa saja isi laporan NDT beton.
Perbandingan UPV Test, Hammer Test, dan Core Drill
Setiap metode pengujian beton memiliki fungsi, kelebihan, dan keterbatasan masing-masing. Pemilihan metode perlu disesuaikan dengan tujuan evaluasi.
| Metode | Kelebihan | Keterbatasan | Cocok Digunakan Untuk |
|---|---|---|---|
| UPV Test | Non-destruktif, membantu mengevaluasi kualitas internal, keseragaman beton, dan indikasi retak atau void. | Tidak langsung mengukur kuat tekan beton dan dipengaruhi oleh kelembapan, tulangan, lintasan, serta kondisi lapangan. | Screening, pemetaan keseragaman beton, deteksi indikasi anomali internal, dan audit struktur. |
| Hammer Test | Cepat, ekonomis, non-destruktif, dan dapat digunakan pada banyak titik untuk indikasi kekerasan permukaan beton. | Dipengaruhi oleh kondisi permukaan, karbonasi, kelembapan, jenis agregat, dan arah pengujian. | Screening awal, pemetaan keseragaman, dan indikasi kuat tekan permukaan beton. |
| Core Drill | Memberikan data kuat tekan langsung dari sampel inti beton. | Bersifat destruktif sebagian dan memerlukan perbaikan bekas pengeboran. | Verifikasi kuat tekan beton dan kalibrasi hasil pengujian non-destruktif. |
Untuk keputusan teknis yang penting, UPV Test sebaiknya digunakan bersama metode pengujian lain yang relevan. Kombinasi UPV Test dan Hammer Test dapat membantu estimasi kuat tekan secara non-destruktif, sedangkan core drill dapat digunakan untuk verifikasi langsung apabila dibutuhkan.
Kombinasi UPV Test dan Hammer Test dengan Metode SonReb
SonReb adalah metode kombinasi antara UPV Test dan Hammer Test. Pendekatan ini menggunakan dua parameter berbeda, yaitu kecepatan rambat gelombang ultrasonik dan nilai pantul permukaan beton, untuk membantu memperkirakan kuat tekan beton secara non-destruktif.
Metode SonReb dapat digunakan sebagai pendekatan screening dan estimasi pada banyak titik pengujian. Namun, hasilnya tetap dipengaruhi oleh kondisi beton, jenis agregat, umur beton, kelembapan, karbonasi, keberadaan tulangan, dan kualitas korelasi yang digunakan.
Untuk proyek yang membutuhkan keputusan teknis penting, hasil SonReb sebaiknya dikalibrasi atau diverifikasi dengan data beton setempat atau hasil core drill. Tim Consilium dapat membantu menentukan apakah UPV Test saja sudah cukup atau perlu dikombinasikan dengan metode lain.
Rekomendasi: Untuk audit struktur, investigasi mutu beton, atau proyek dengan variasi kondisi beton yang signifikan, pertimbangkan kombinasi UPV Test + Hammer Test agar evaluasi menjadi lebih komprehensif.
Keterbatasan UPV Test Beton
UPV Test merupakan metode non-destruktif yang sangat berguna untuk mengevaluasi keseragaman dan kualitas relatif beton. Namun, hasil pengujian tetap perlu diinterpretasikan oleh tenaga teknis yang memahami kondisi lapangan dan tujuan pemeriksaan.
Untuk estimasi kuat tekan beton, UPV Test sebaiknya dikombinasikan dengan Hammer Test atau dikorelasikan dengan hasil core drill apabila diperlukan. Untuk evaluasi struktur yang kompleks, pemilihan metode pengujian perlu disesuaikan dengan tujuan teknis proyek.
Peralatan UPV Test yang Digunakan
Peralatan yang digunakan disesuaikan dengan kebutuhan pengujian, jenis elemen struktur, dan kondisi akses lapangan.

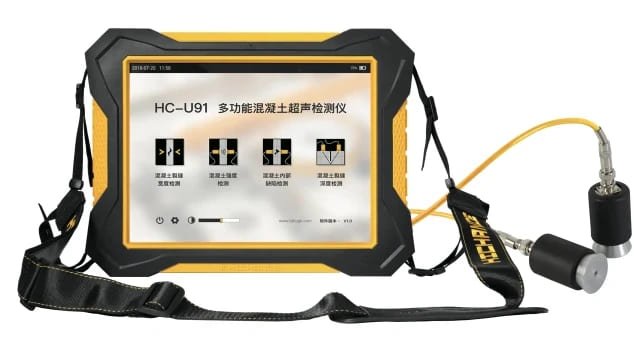

Consilium UC-91
Alat UPV digital dengan akurasi tinggi untuk pengujian kualitas beton. Dilengkapi dengan software analisis dan kemampuan data logging.
Area Layanan Jasa UPV Test Beton
Consilium melayani jasa UPV Test beton untuk proyek gedung, pabrik, gudang, jembatan, fasilitas industri, dan struktur beton lainnya di berbagai wilayah Indonesia.
Jakarta
Pusat, Utara, Selatan, Barat, Timur
Bogor
Kota & Kabupaten
Depok
Kota Depok & sekitarnya
Tangerang
Kota, Kabupaten & Tangerang Selatan
Bekasi
Kota & Kabupaten
Bandung
Kota & Kabupaten
Surabaya
Surabaya & Jawa Timur
Semarang
Semarang & Jawa Tengah
Yogyakarta
DIY & sekitarnya
Medan
Medan & Sumatera Utara
Makassar
Makassar & Sulawesi Selatan
Bali
Denpasar & sekitarnya
Lokasi proyek Anda tidak tercantum di atas? Hubungi kami untuk mengecek kebutuhan mobilisasi tim ke lokasi proyek Anda.
Contoh Penerapan UPV Test Beton
Beberapa contoh penerapan UPV Test untuk kebutuhan inspeksi, audit, dan evaluasi mutu beton.
Audit Keseragaman Beton pada Gedung Bertingkat
UPV Test dapat digunakan untuk memetakan keseragaman beton pada kolom, balok, dan pelat lantai bangunan eksisting sebelum renovasi, perubahan fungsi, atau perkuatan struktur.
Quality Control Mutu Beton Proyek Konstruksi
UPV Test dapat menjadi data pendukung quality control pada proyek konstruksi baru untuk mengevaluasi keseragaman beton dan mengidentifikasi area yang perlu diperiksa lebih lanjut.
Pemeriksaan Beton Pascakebakaran atau Gempa
UPV Test dapat membantu mengevaluasi indikasi perubahan kondisi beton setelah kejadian tertentu, seperti kebakaran, gempa, benturan, atau kerusakan lingkungan.
Pertanyaan yang Sering Diajukan
Apa itu UPV Test beton?
Berapa harga jasa UPV Test beton?
Apakah tersedia harga UPV Test per titik?
Apakah UPV Test dapat mendeteksi retak beton, void, dan beton keropos?
Apakah UPV Test bisa mengukur kuat tekan beton?
Apa perbedaan UPV Test dan Hammer Test?
Apa itu metode SonReb?
Apakah UPV Test bisa menggantikan core drill?
Apa standar acuan yang digunakan untuk UPV Test beton?
Apakah UPV Test bisa digunakan untuk kebutuhan SLF dan PBG?
Berapa lama proses UPV Test berlangsung?
Apa saja isi laporan UPV Test beton?
Apakah jasa UPV Test tersedia di Jakarta dan kota lain?
Apa itu PUNDIT Test?
Masih punya pertanyaan?
Hubungi KamiLayanan Inspeksi Beton Terkait
Kombinasikan UPV Test dengan metode NDT lainnya untuk evaluasi struktur beton yang lebih komprehensif.
Butuh Jasa UPV Test Beton?
Pastikan kualitas dan keseragaman beton pada proyek Anda dengan pengujian UPV Test yang sistematis dan non-destruktif. Consilium siap membantu kebutuhan cek mutu beton, deteksi indikasi retak internal, audit struktur, quality control konstruksi, assessment bangunan eksisting, hingga rekomendasi pengujian lanjutan.
