Jasa Core Drill Beton — Uji Kuat Tekan Sampel Inti
Pengambilan sampel inti beton untuk verifikasi kuat tekan dan evaluasi mutu beton secara langsung

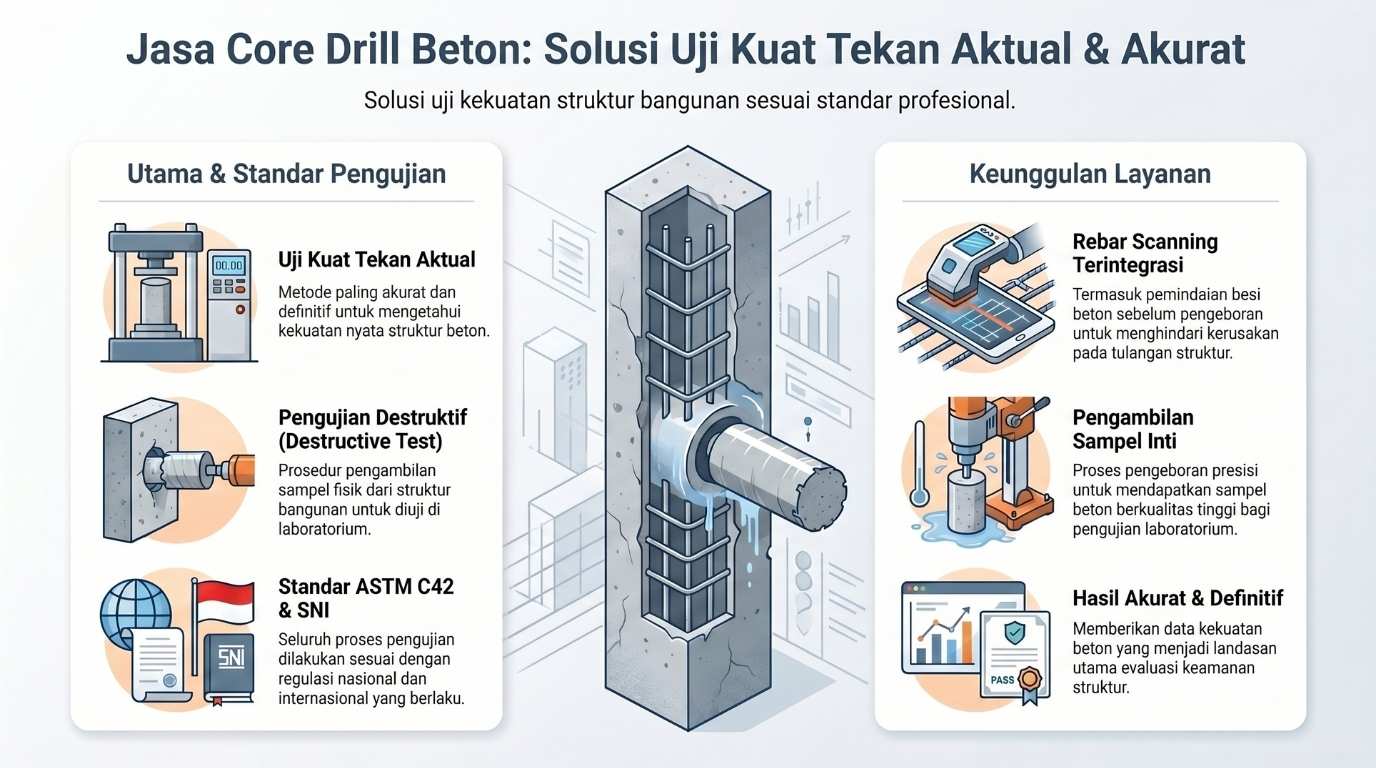

Jasa Core Drill Beton untuk Pengambilan Sampel Inti dan Uji Kuat Tekan
Core Drill Beton, coring beton, atau core test beton adalah metode pengambilan sampel inti beton berbentuk silinder dari elemen struktur menggunakan mesin bor khusus dengan mata bor berlian atau diamond core bit. Sampel inti tersebut kemudian dapat diuji di laboratorium untuk mengetahui kuat tekan beton dari sampel yang diambil langsung dari struktur.
Berbeda dengan metode non-destruktif seperti Hammer Test dan UPV Test yang memberikan indikasi atau estimasi, core drill menghasilkan data kuat tekan dari spesimen beton aktual. Karena itu, core drill sering digunakan untuk verifikasi mutu beton, investigasi beton yang diragukan, kalibrasi hasil NDT, audit struktur, serta pengambilan keputusan teknis pada bangunan eksisting.
Layanan jasa core drill beton dari Consilium mencakup perencanaan titik coring, rebar scanning sebelum pengeboran, pengambilan sampel inti beton, dokumentasi lapangan, koordinasi pengujian laboratorium apabila diperlukan, dan penyusunan laporan teknis sesuai kebutuhan proyek.
Karena core drill bersifat destruktif sebagian, pemilihan titik coring harus dilakukan dengan hati-hati. Titik pengambilan sampel perlu mempertimbangkan tujuan pengujian, representativitas area, posisi tulangan, ketebalan elemen, akses lapangan, serta dampak terhadap fungsi struktur. Setelah pengambilan sampel, lubang bekas core dapat diperbaiki dengan material perbaikan atau grouting sesuai kebutuhan teknis.
Pengambilan dan pengujian sampel inti beton dapat mengacu pada ASTM C42/C42M tentang obtaining and testing drilled cores and sawed beams of concrete, serta prosedur laboratorium dan standar teknis lain yang relevan sesuai kebutuhan proyek. Interpretasi hasil perlu mempertimbangkan kondisi sampel, rasio panjang-diameter, arah pengeboran, keberadaan tulangan, kerusakan saat pengambilan, umur beton, dan prosedur pengujian laboratorium.
Ringkasan: Jasa core drill beton digunakan untuk mengambil sampel inti beton dari struktur, lalu menguji kuat tekan sampel tersebut di laboratorium. Metode ini cocok untuk verifikasi mutu beton, audit struktur, kalibrasi hasil NDT, investigasi bangunan eksisting, dan evaluasi beton yang diduga tidak memenuhi spesifikasi.
Keunggulan Core Drill
- Memberikan data kuat tekan dari sampel inti beton yang diambil langsung dari struktur.
- Cocok untuk verifikasi mutu beton dan investigasi hasil uji yang meragukan.
- Dapat digunakan untuk mengkalibrasi hasil Hammer Test, UPV Test, atau metode NDT lain.
- Dilengkapi rebar scanning sebelum pengeboran untuk membantu menentukan titik coring.
- Laporan dapat digunakan sebagai dokumentasi teknis untuk audit struktur atau evaluasi proyek.
Keterbatasan
- Bersifat destruktif sebagian karena mengambil sampel inti dari elemen beton.
- Jumlah sampel yang terbatas harus dipilih secara representatif agar hasil tidak bias.
- Hasil dipengaruhi oleh kondisi sampel, arah pengeboran, rasio panjang-diameter, dan prosedur laboratorium.
- Lubang bekas core perlu diperbaiki sesuai kebutuhan teknis proyek.
Kapan Core Drill Beton Dibutuhkan?
Core drill digunakan ketika proyek membutuhkan data kuat tekan dari sampel beton aktual atau verifikasi terhadap hasil pengujian lain.
Harga Jasa Core Drill Beton
Harga jasa core drill beton dapat berbeda untuk setiap proyek karena dipengaruhi oleh jumlah titik coring, diameter core, kedalaman pengeboran, jenis elemen struktur, lokasi proyek, akses lapangan, kebutuhan rebar scanning, pengujian laboratorium, perbaikan lubang, dan format laporan yang dibutuhkan.
Consilium dapat memberikan skema harga per titik core drill, per diameter, per kedalaman pengeboran, per hari kerja, atau per paket proyek. Untuk mendapatkan estimasi biaya yang tepat, klien dapat mengirimkan informasi awal berupa lokasi proyek, jumlah titik, jenis elemen beton, ketebalan elemen, tujuan pengujian, dan kebutuhan laporan laboratorium.
| Faktor | Pengaruh terhadap Biaya |
|---|---|
| Jumlah titik core | Semakin banyak titik, biaya dapat disusun lebih efisien secara paket. |
| Diameter dan kedalaman core | Diameter lebih besar atau pengeboran lebih dalam membutuhkan waktu dan peralatan lebih besar. |
| Jenis elemen struktur | Pelat, balok, kolom, dinding, pile cap, atau elemen khusus memiliki tingkat kesulitan berbeda. |
| Rebar scanning | Scanning sebelum pengeboran membantu menentukan titik coring dan mengurangi risiko mengenai tulangan. |
| Lokasi proyek | Berpengaruh pada biaya transportasi, mobilisasi, dan akomodasi tim. |
| Akses lapangan | Area tinggi, sempit, aktif beroperasi, atau membutuhkan scaffolding dapat memengaruhi durasi pekerjaan. |
| Uji laboratorium | Biaya dapat mencakup pengujian kuat tekan, persiapan sampel, dan laporan laboratorium. |
| Perbaikan lubang | Grouting atau patching bekas core dapat menjadi bagian dari lingkup pekerjaan sesuai kebutuhan proyek. |
Butuh estimasi biaya? Hubungi tim Consilium untuk mendapatkan penawaran harga jasa core drill beton sesuai kondisi proyek Anda. Kami akan membantu menentukan kebutuhan titik core, diameter sampel, rebar scanning, dan pengujian laboratorium yang sesuai.
Prosedur Core Drill Beton
Proses dilakukan secara sistematis mulai dari penentuan titik, rebar scanning, pengambilan sampel, hingga laporan hasil uji.
Studi Kebutuhan dan Rencana Titik Core
Tim memahami tujuan pengujian, area yang akan diwakili, jumlah sampel, jenis elemen struktur, akses lapangan, dan kebutuhan laporan.
Rebar Scanning Sebelum Pengeboran
Rebar scanning dilakukan untuk membantu mengidentifikasi posisi tulangan dan menentukan titik coring yang lebih aman serta representatif.
Persiapan Area Kerja
Area kerja disiapkan, termasuk penandaan titik, pengamanan area, penyediaan air pendingin jika diperlukan, dan pengaturan alat core drill.

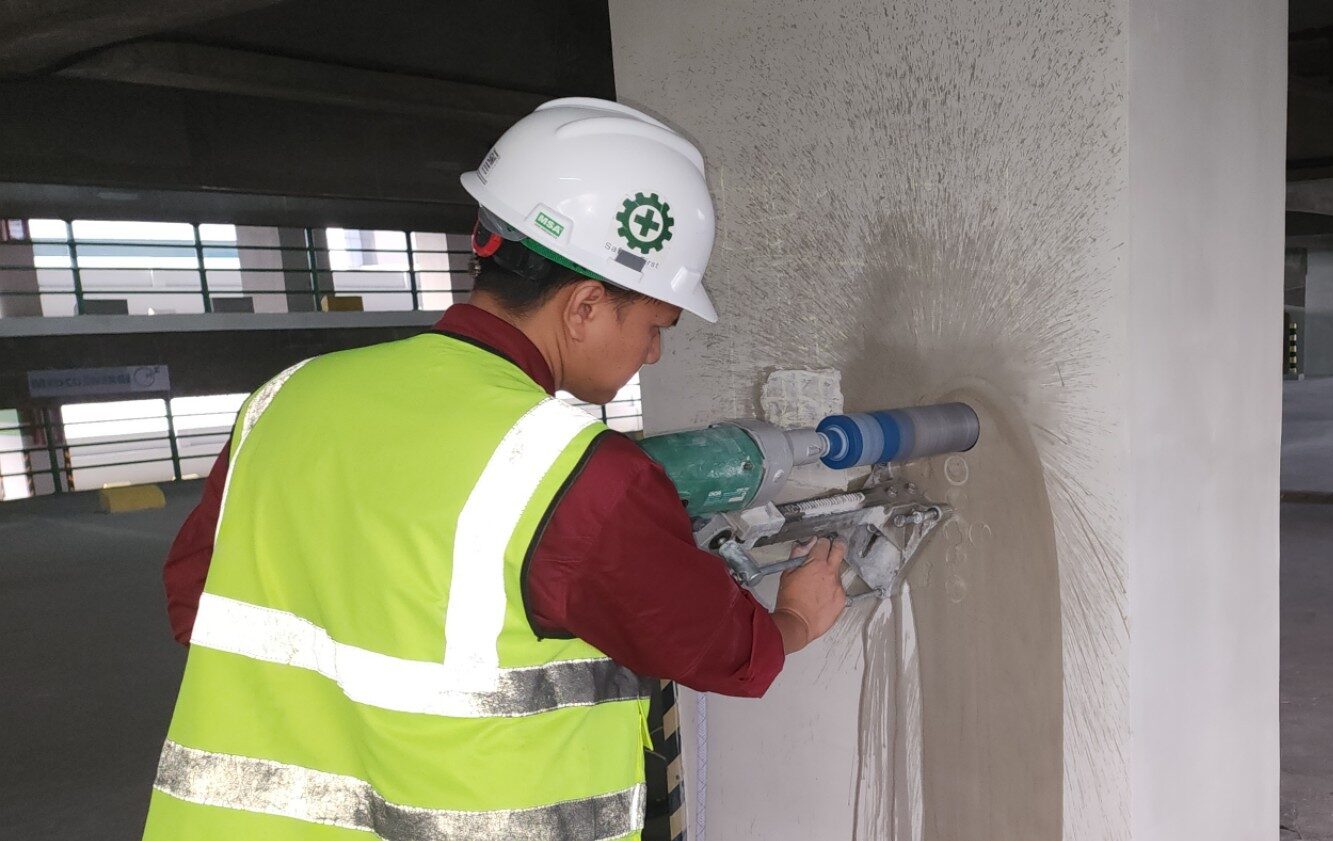

Pengambilan Sampel Inti Beton
Mesin core drill digunakan untuk mengambil sampel inti beton dengan diameter dan kedalaman sesuai kebutuhan teknis serta kondisi elemen struktur.
Identifikasi dan Penanganan Sampel
Sampel core diberi identitas, didokumentasikan, dan ditangani agar dapat dikirim atau diuji sesuai prosedur laboratorium yang berlaku.

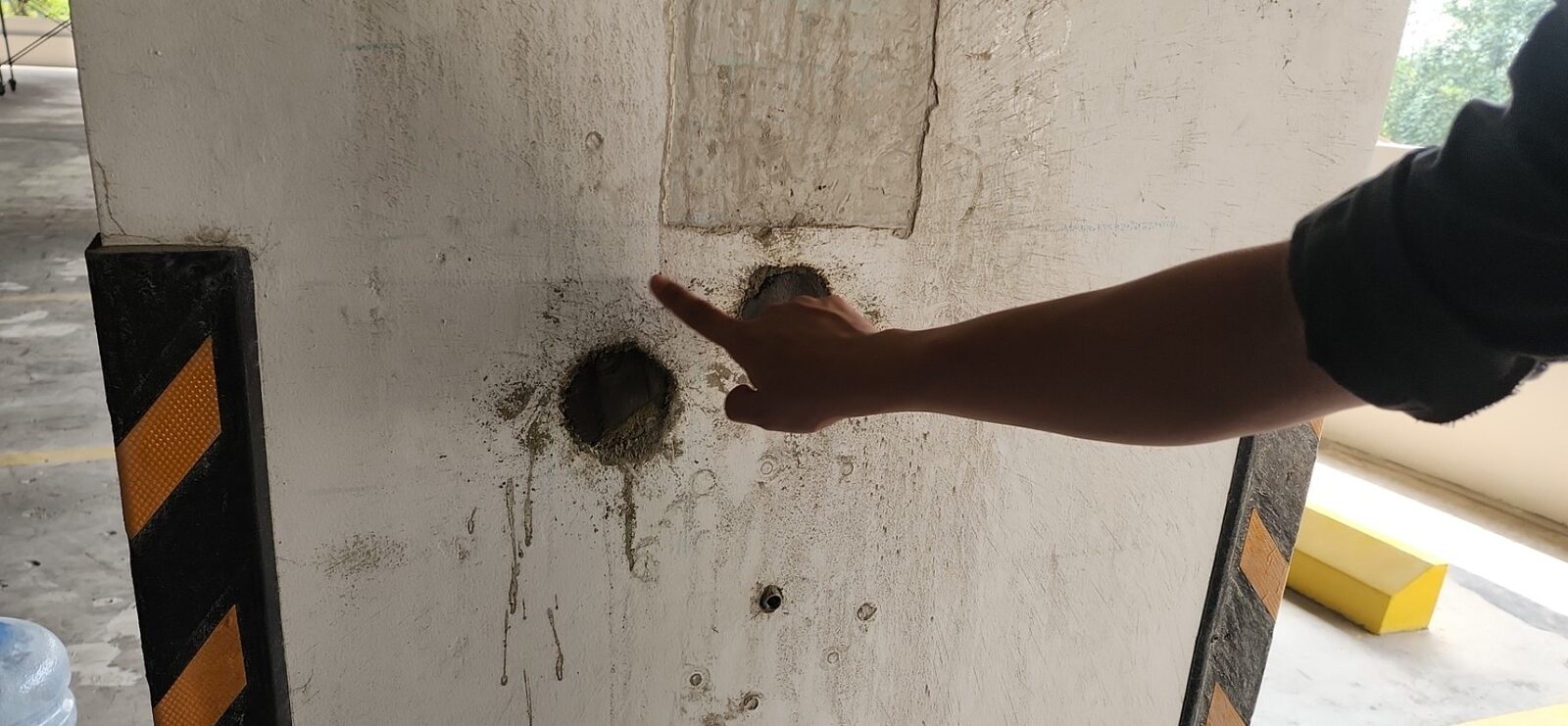

Perbaikan Lubang Bekas Core
Lubang bekas pengambilan sampel dapat diperbaiki dengan material perbaikan atau grouting sesuai kebutuhan proyek dan rekomendasi teknis.
Uji Laboratorium dan Laporan Teknis
Sampel diuji di laboratorium sesuai kebutuhan, lalu hasilnya disusun dalam laporan teknis yang memuat data sampel, hasil uji, interpretasi, dan catatan teknis.
Pilihan Diameter Core Drill Beton
Diameter core dipilih berdasarkan tujuan pengujian, tebal elemen beton, ukuran agregat, jarak tulangan, dan persyaratan laboratorium.
| Diameter | Penggunaan |
|---|---|
| Ø50mm (2") | Elemen tipis, beton ringan, area terbatas |
| Ø75mm (3") | Standar minimum untuk uji tekan — paling umum digunakan |
| Ø100mm (4") | Standar ideal untuk uji tekan — hasil paling reliable |
| Ø150mm (6") | Beton dengan agregat besar, struktur masif |
* Pemilihan diameter core harus mempertimbangkan ukuran agregat, ketebalan elemen, rasio panjang-diameter sampel, posisi tulangan, dan persyaratan pengujian laboratorium. Engineer atau laboratorium penguji dapat memberikan rekomendasi diameter yang sesuai dengan tujuan pengujian.
Interpretasi Hasil Uji Core Drill
Hasil uji core perlu dievaluasi oleh engineer dengan mempertimbangkan standar, tujuan pengujian, kondisi struktur, dan area yang diwakili oleh sampel.
| Aspek Evaluasi | Keterangan |
|---|---|
| Kuat tekan sampel | Nilai kuat tekan hasil uji laboratorium dari sampel inti beton. |
| Rasio panjang-diameter | Rasio dimensi sampel dapat memengaruhi hasil dan perlu dipertimbangkan sesuai prosedur pengujian. |
| Kondisi sampel | Retak, kerusakan tepi, rongga, tulangan terpotong, atau cacat sampel dapat memengaruhi interpretasi. |
| Representativitas titik | Lokasi core harus mewakili area struktur yang ingin dievaluasi. |
| Kriteria penerimaan | Kriteria seperti ACI 318 dapat digunakan sesuai konteks proyek, ketentuan desain, dan keputusan engineer. |
Catatan: Dalam ACI 318, beton pada area yang diwakili core test umumnya dianggap memadai apabila rata-rata tiga core mencapai minimal 85% dari kuat tekan rencana dan tidak ada satu core pun di bawah 75% dari kuat tekan rencana. Penerapan kriteria ini tetap harus mengikuti konteks proyek dan evaluasi engineer.
Output Laporan Core Drill Beton
Setelah pekerjaan selesai, klien akan menerima laporan hasil core drill beton yang disusun sebagai dokumentasi teknis untuk evaluasi mutu beton, audit struktur, investigasi proyek, atau kalibrasi data NDT.
Data Lapangan
- Informasi proyek dan lokasi pengujian.
- Tanggal pelaksanaan pekerjaan.
- Identifikasi titik dan elemen struktur yang di-core.
- Diameter dan kedalaman core.
- Dokumentasi rebar scanning sebelum pengeboran.
- Dokumentasi foto pengambilan sampel.
Data Laboratorium dan Analisis
- Identitas sampel core.
- Dimensi dan kondisi sampel.
- Hasil uji kuat tekan laboratorium.
- Catatan koreksi atau kondisi pengujian jika ada.
- Interpretasi hasil berdasarkan tujuan pengujian.
- Rekomendasi teknis apabila diperlukan.
Apabila core drill dilakukan sebagai bagian dari audit struktur, laporan dapat dilengkapi dengan data pendukung dari Hammer Test, UPV Test, Rebar Scanner, atau metode inspeksi lain sesuai kebutuhan proyek.
Merencanakan Titik Core Drill dengan Lebih Aman
Baca panduan jumlah titik uji NDT dan Core Drill, Rebar Scanner sebelum coring, serta isi laporan NDT beton sebelum finalisasi lingkup pekerjaan.
Pendekatan Terintegrasi: NDT + Core Drill
Untuk evaluasi struktur beton yang lebih efisien dan representatif, core drill dapat dikombinasikan dengan metode NDT. Metode NDT membantu memetakan kondisi beton pada banyak titik, sedangkan core drill digunakan untuk verifikasi langsung pada titik-titik terpilih.
Screening NDT
Hammer Test dan UPV Test digunakan untuk memetakan indikasi mutu dan keseragaman beton pada banyak area struktur.
Core Drill Representatif
Sampel core diambil pada titik yang dipilih berdasarkan hasil NDT, kondisi lapangan, tujuan pengujian, dan pertimbangan engineer.
Kalibrasi dan Evaluasi
Data core drill dapat digunakan untuk membantu mengkalibrasi atau memverifikasi interpretasi hasil NDT pada area struktur yang lebih luas.
Rekomendasi: Untuk audit struktur yang membutuhkan gambaran menyeluruh, pertimbangkan paket NDT + Core Drill. Pendekatan ini dapat membantu memilih titik core yang lebih representatif dan mengurangi pengambilan sampel yang tidak perlu.
Core Drill vs Hammer Test vs UPV Test
Setiap metode memiliki fungsi, kelebihan, dan keterbatasan. Pemilihan metode perlu disesuaikan dengan tujuan evaluasi.
| Metode | Kelebihan | Keterbatasan | Cocok Digunakan Untuk |
|---|---|---|---|
| Core Drill | Memberikan data kuat tekan langsung dari sampel inti beton. | Destruktif sebagian, membutuhkan perbaikan lubang, dan jumlah sampel biasanya terbatas. | Verifikasi kuat tekan, audit struktur, kalibrasi NDT, dan investigasi mutu beton. |
| Hammer Test | Cepat, ekonomis, non-destruktif, dan dapat mencakup banyak titik uji. | Dipengaruhi oleh kondisi permukaan, karbonasi, kelembapan, agregat, dan arah pengujian. | Screening awal dan pemetaan keseragaman mutu beton. |
| UPV Test | Membantu mengevaluasi keseragaman dan indikasi kualitas internal beton. | Tidak langsung mengukur kuat tekan dan dipengaruhi oleh kelembapan, tulangan, lintasan, dan kondisi lapangan. | Evaluasi keseragaman beton, indikasi retak internal, void, atau anomali material. |
Untuk kebutuhan evaluasi yang penting, metode NDT dapat digunakan untuk screening awal, sedangkan core drill digunakan sebagai verifikasi langsung pada titik terpilih.
Hal yang Mempengaruhi Hasil Core Drill
Walaupun core drill memberikan data langsung dari sampel beton, hasil uji tetap perlu diinterpretasikan dengan memperhatikan kondisi sampel dan prosedur pengujian. Faktor-faktor berikut dapat memengaruhi hasil dan interpretasi kuat tekan core.
Karena itu, titik core sebaiknya dipilih berdasarkan rencana teknis yang jelas. Untuk evaluasi struktur yang kompleks, core drill dapat dikombinasikan dengan NDT agar jumlah sampel lebih efisien dan hasil lebih representatif terhadap kondisi struktur.
Peralatan yang Digunakan
Peralatan yang digunakan disesuaikan dengan diameter core, jenis elemen struktur, kedalaman pengeboran, dan kondisi akses lapangan.
Hilti DD 160 Core Drill
Mesin core drill profesional untuk pengambilan sampel inti beton. Dilengkapi diamond core bit dan water supply system.
Area Layanan Jasa Core Drill Beton
Consilium melayani jasa core drill beton untuk proyek gedung, pabrik, gudang, fasilitas industri, infrastruktur, dan bangunan eksisting di berbagai wilayah Indonesia.
Jakarta
Pusat, Utara, Selatan, Barat, Timur
Bogor
Kota & Kabupaten
Depok
Kota Depok & sekitarnya
Tangerang
Kota, Kabupaten & Tangerang Selatan
Bekasi
Kota & Kabupaten
Bandung
Kota & Kabupaten
Surabaya
Surabaya & Jawa Timur
Semarang
Semarang & Jawa Tengah
Yogyakarta
DIY & sekitarnya
Medan
Medan & Sumatera Utara
Makassar
Makassar & Sulawesi Selatan
Bali
Denpasar & sekitarnya
Lokasi proyek Anda tidak tercantum di atas? Hubungi kami untuk mengecek kebutuhan mobilisasi tim ke lokasi proyek Anda.
Contoh Penerapan Core Drill Beton
Beberapa contoh penggunaan core drill untuk kebutuhan evaluasi mutu beton, audit struktur, dan verifikasi hasil pengujian.

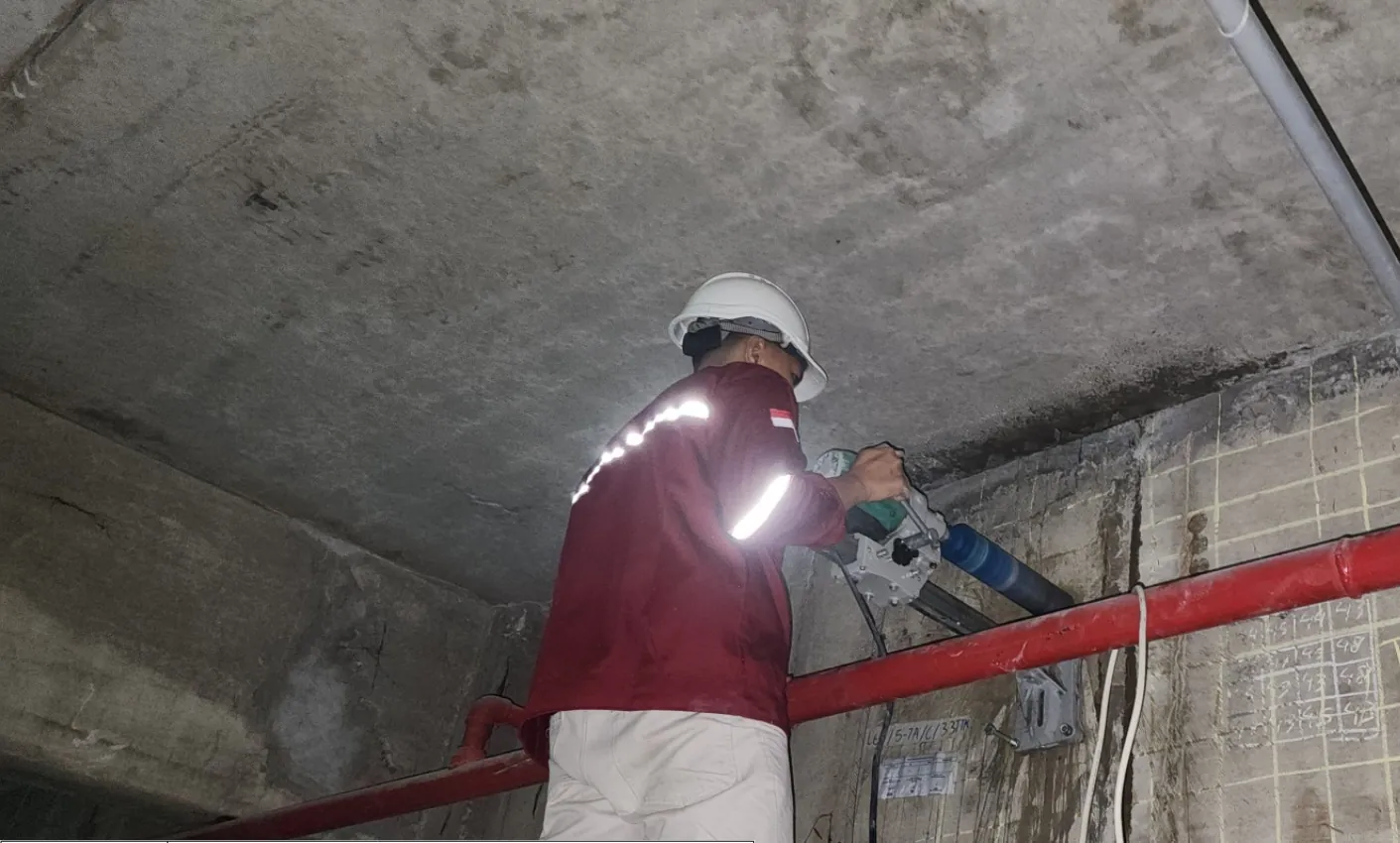

Verifikasi Kuat Tekan Bangunan Eksisting
Core drill dapat digunakan untuk memperoleh sampel beton aktual dari kolom, balok, pelat, atau dinding pada bangunan yang sedang dievaluasi untuk renovasi atau perkuatan struktur.
Kalibrasi Hammer Test dan UPV Test
Data kuat tekan dari core drill dapat digunakan untuk membantu mengkalibrasi hasil NDT sehingga interpretasi mutu beton pada area struktur yang lebih luas menjadi lebih kuat secara teknis.
Pemeriksaan Beton yang Diragukan
Core drill dapat digunakan ketika hasil uji silinder, hasil NDT, atau kondisi lapangan menunjukkan indikasi mutu beton yang perlu diverifikasi lebih lanjut.
Pertanyaan yang Sering Diajukan
Apa itu core drill beton?
Berapa harga jasa core drill beton?
Apakah tersedia harga core drill per titik?
Kapan core drill beton dibutuhkan?
Apakah core drill merusak beton?
Apakah sebelum core drill perlu rebar scanning?
Apa standar acuan untuk core drill beton?
Berapa diameter core drill yang umum digunakan?
Berapa jumlah sampel core yang dibutuhkan?
Apakah hasil core drill lebih akurat daripada Hammer Test atau UPV Test?
Apa itu pendekatan NDT + Core Drill?
Berapa lama proses core drill dan laporan laboratorium?
Apa saja isi laporan core drill beton?
Apakah jasa core drill tersedia di Jakarta dan kota lain?
Masih punya pertanyaan?
Hubungi KamiLayanan Terkait
Kombinasikan core drill dengan layanan NDT untuk evaluasi struktur beton yang lebih komprehensif.
Butuh Jasa Core Drill Beton?
Dapatkan data kuat tekan dari sampel inti beton untuk kebutuhan verifikasi mutu, audit struktur, investigasi bangunan, atau kalibrasi hasil NDT. Consilium siap membantu mulai dari perencanaan titik core, rebar scanning, pengambilan sampel, koordinasi uji laboratorium, hingga penyusunan laporan teknis.
